La taille compte : pourquoi les télescopes plus petits limitent les performances du réseau OGS
Les stations sol optiques (OGS) sont souvent comparées en fonction du coût, de la taille et de la facilité de déploiement de chaque site pris individuellement. De ce point de vue, un télescope plus petit peut sembler intéressant. Cependant, la réalité du déploiement et de l’exploitation d’un réseau d’OGS réparties sur de nombreux sites change la perspective. Le diamètre de l’ouverture peut déterminer le nombre de stations terrestres nécessaires au sein d’un réseau opérationnel, ce qui influe directement sur le nombre de passages exploitables et sur le volume de données pouvant être transféré.
Une ouverture plus petite peut réduire le coût d’une station, mais elle peut également accroître le coût, la complexité et l’inefficacité de l’ensemble du réseau. Cet article explique comment la taille de l’ouverture influe sur les possibilités de communication, le débit du réseau et le nombre de stations au sol nécessaires pour assurer une connectivité optique sol-espace fiable.
Que se passe-t-il avec des diamètres plus réduits ?

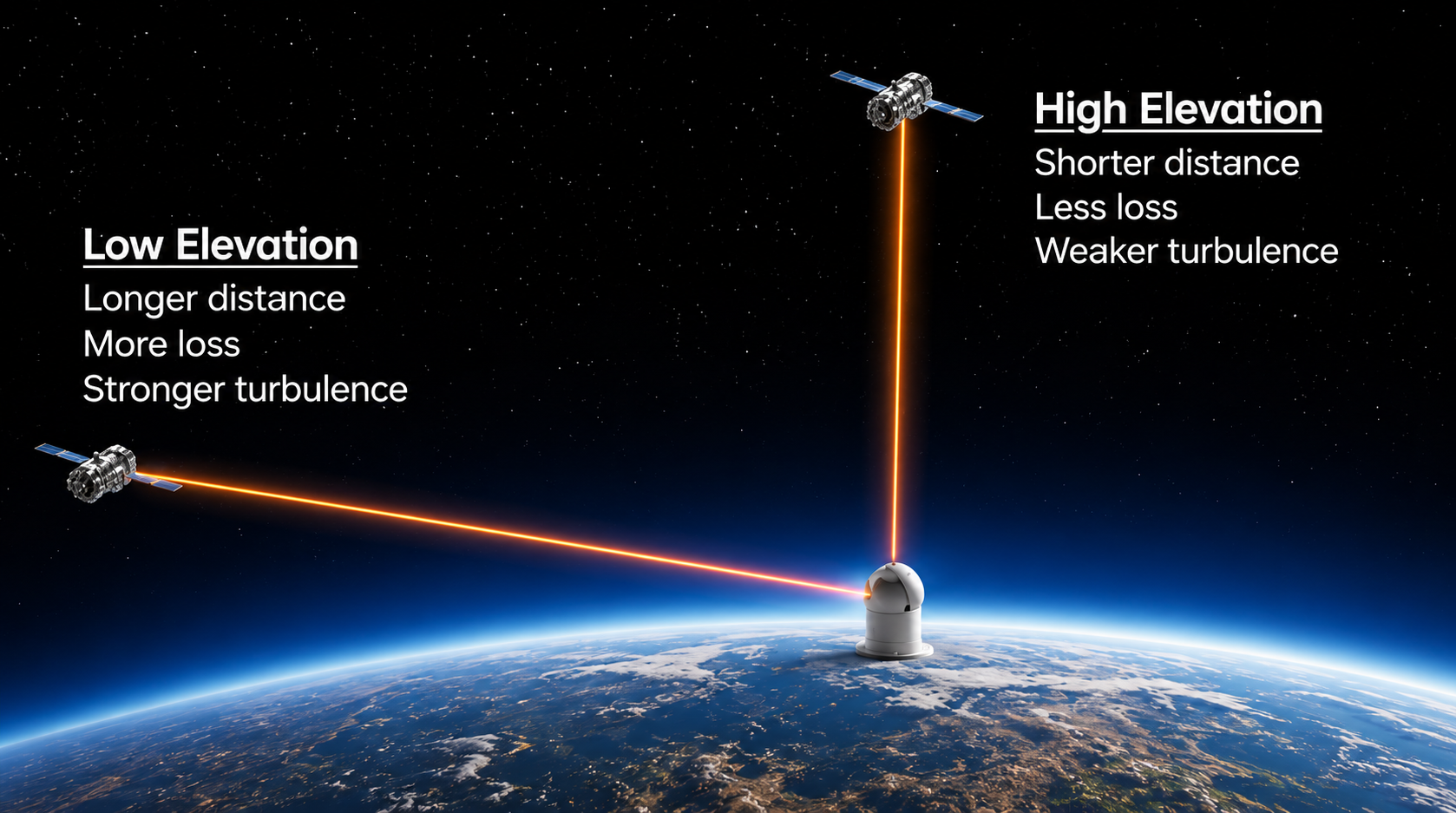

Un télescope plus petit capte moins de lumière provenant de l’émetteur du satellite. Cela réduit la puissance du signal reçu, ce qui oblige la liaison à exiger soit une puissance d’émission plus élevée de la part du terminal satellite (qui évolue déjà dans un environnement soumis à des contraintes de puissance), soit des débits de données plus faibles (ce qui réduit le débit utile). Ce phénomène est particulièrement important lorsque le satellite est bas à l’horizon, car le faisceau parcourt alors une distance beaucoup plus grande et subit, par conséquent, davantage de pertes de signal et de distorsion du faisceau. Une station au sol compacte, mais qui ne fonctionne de manière fiable que pendant la meilleure partie du passage du satellite, n’apporte pas la même valeur au réseau qu’une station capable d’établir la liaison sur une plage d’angles d’élévation plus large.
La plupart des passes restent à basse élévation.

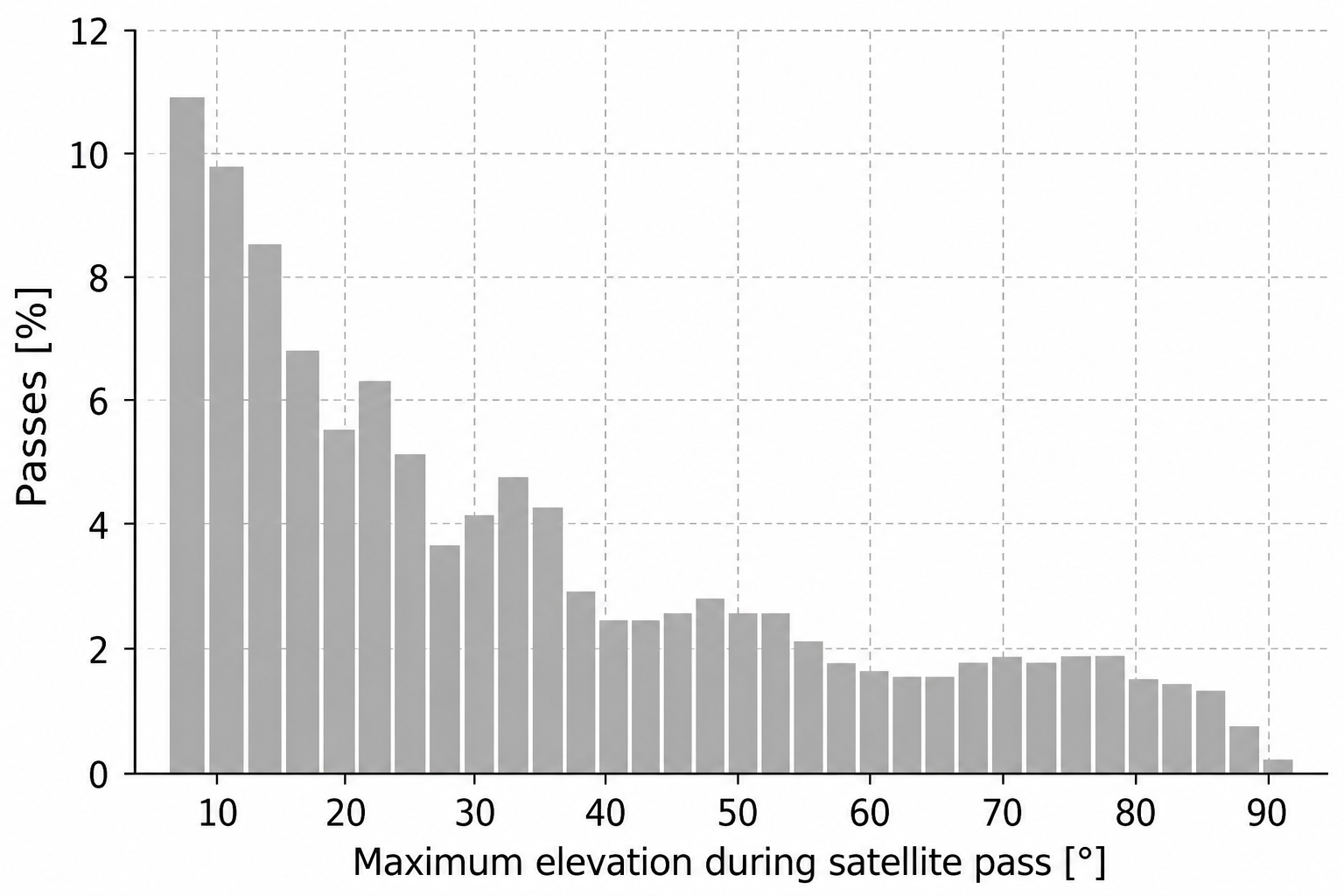

Une OGS doit être conçue pour garantir de manière fiable le bilan de liaison sur une large plage d’angles d’élévation afin d’apporter efficacement des capacités opérationnelles à l’échelle du réseau. Nous modélisons la répartition des opportunités de passage sur 30 jours entre une constellation en orbite terrestre basse (LEO) composée de 15 satellites équipés de systèmes de communication laser en orbite héliosynchrone (SSO) à 550 km d’altitude et une seule OGS située en Europe centrale. La classification de cette répartition en fonction de l’angle d’élévation maximal de chaque passage met en évidence le risque lié à une ouverture trop petite.
Moins d’un tiers des passages de satellites LEO présenteront un angle d’élévation supérieur à 30 degrés par rapport à l’horizon local, par rapport à un emplacement au sol. L’impossibilité d’assurer de manière fiable le bilan de la liaison optique à faible élévation entraîne une réduction considérable du nombre de passages viables pour un réseau d’OGS.
Les petites ouvertures sont plus sensibles à la turbulence atmosphérique.

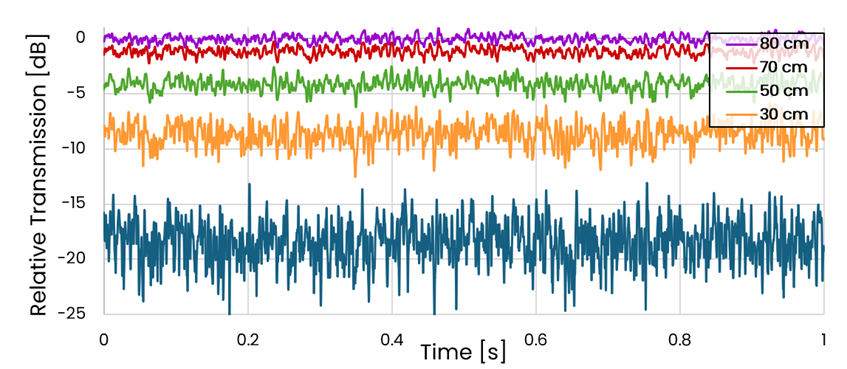

À mesure que le budget de liaison optique est sollicité à l’approche de l’horizon, la lumière traverse également une couche d’atmosphère nettement plus épaisse, ce qui signifie que la scintillation due à la turbulence s’aggrave au moment même où la liaison est la plus vulnérable. La scintillation correspond à la perte de signal rapide et variable dans le temps mesurée au niveau du récepteur, due à des variations aléatoires localisées de la température, de la pression et de l’humidité de l’air entre le satellite et l’OGS. Cette distorsion du faisceau prend un faisceau circulaire bien défini émis par le satellite et disperse aléatoirement son énergie sur l’ouverture du récepteur, comme le montre l’ouverture de simulation de la figure 4. Les petites ouvertures effectuent une moyenne sur un nombre plus restreint de ces cellules de turbulence que les grandes ouvertures et subissent donc une moyenne d’ouverture réduite. Par conséquent, à de faibles angles d’élévation, les fluctuations de puissance reçue deviennent plus marquées et la marge de la liaison doit s’adapter à des évanouissements dynamiques plus profonds, tout en captant moins de lumière totale au fil du temps.
= 8 cm), représentatives des conditions typiques à une élévation de 20 degrés au-dessus de l’horizon. La transmission est normalisée par rapport à la collecte moyenne de la courbe de réponse d’une ouverture de 80 cm. La dégradation tant de la collecte moyenne par ouverture que de la scintillation dynamique est clairement visible à mesure que le diamètre diminue.L’ouverture détermine la partie du ciel qui est utile sur le plan opérationnel.
La conséquence de la réduction de la taille de l’ouverture est simple : la partie exploitable du passage devient plus courte, voire disparaît complètement. Et comme le signal reçu est plus faible, le système peut également devoir fonctionner à un débit de données inférieur. La réduction de la durée et du débit entraîne une diminution de la quantité de données transmises pendant le passage.

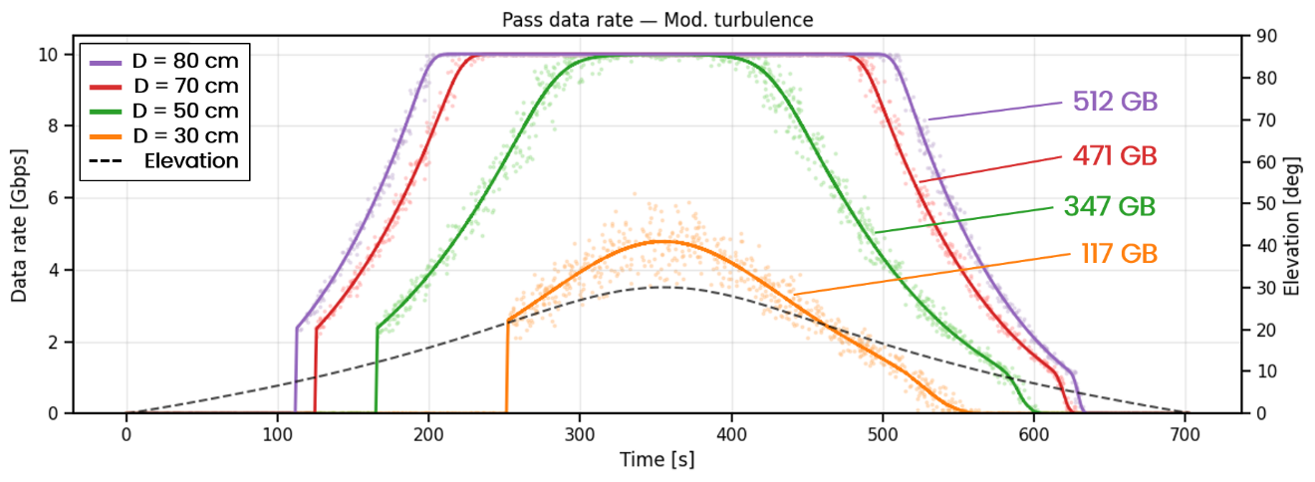

Les chiffres suivants découlent de cette logique : pour chaque passage, nous estimons à quel moment la liaison dispose d’une marge suffisante pour fonctionner, puis nous calculons la durée utilisable, le débit de données atteignable et le volume total de données. Afin de tenir compte du délai lié à l’établissement de la liaison, nous commençons la transmission après la première période de 15 secondes durant laquelle une liaison était possible.
On suppose que le cas de 80 cm dispose d’une marge de 2 dB pour un débit optique maximal de 10 Gbps à un angle d’élévation de 20 degrés au-dessus de l’horizon. Conformément au théorème de Shannon-Hartley, le débit varie proportionnellement au budget de liaison, entre un maximum de 10 Gbps et un débit minimum de 1 Gbps, afin de maximiser la capacité totale par passage pour toutes les tailles d’ouverture. La quantité totale de données transmises par passage est égale à l’aire sous chaque courbe.
En résumé, la réduction de la taille de l’ouverture entraîne directement :
- Une quantité de lumière captée moindre, et donc une marge de liaison réduite.
- Un angle d’élévation minimal plus grand, et donc une fenêtre de communication plus courte.
- Une durée plus courte et un débit de données plus faible, et donc moins de données transférées par passage.
Quelle est, en réalité, la capacité de connectivité utile que chaque OGS apporte au réseau ?
La marge de liaison influe sur les performances du réseau de bout en bout à travers deux indicateurs clés : la continuité du service et le débit du service.
Pour assurer la continuité du service, le réseau doit maintenir une liaison optique à haute capacité entre le sol et la constellation de satellites. C’est là que la taille de l’ouverture a un impact direct au niveau du réseau. La mise en place de liaisons à faible altitude est essentielle pour deux raisons.

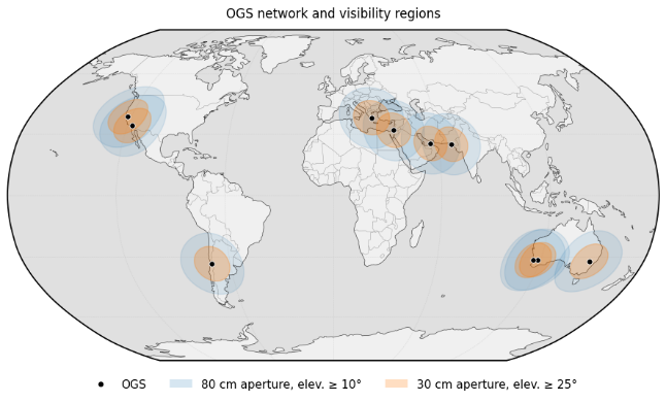

Couverture accrue des stations au sol : le fait de limiter les liaisons optiques à des angles d’élévation élevés réduit la couverture du ciel de chaque OGS : certains passages de satellite sont raccourcis, tandis que d’autres ne sont pas exploitables du tout. Des ouvertures plus grandes permettent d’établir des liaisons à plus faible élévation, ce qui augmente la fraction de temps pendant laquelle une liaison optique de raccordement valide est disponible depuis chaque site.
Moins de transitions et moins de surcharge : chaque transition nécessite des procédures d’acquisition, de suivi et d’établissement de liaison, pendant lesquelles aucune donnée utilisateur n’est transférée. Par conséquent, une part plus importante de la capacité du réseau est consommée par la surcharge plutôt que par le trafic utile.

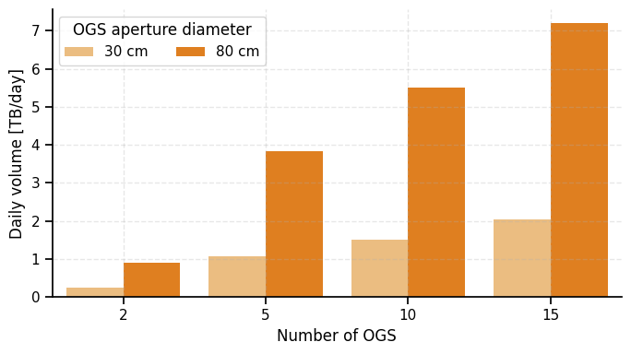

En ce qui concerne le débit du service, nous prenons en compte la quantité de données utiles pouvant être téléchargée chaque jour. L’impact de la taille de l’ouverture devient particulièrement visible à l’échelle du réseau. Dans l’exemple ci-dessous, un réseau OGS constitué de télescopes de 80 cm fournit près de trois fois plus de données par jour qu’un réseau utilisant des ouvertures de 30 cm avec le même nombre de sites.
Conclusion : la compacité n’est pas synonyme d’efficacité opérationnelle
L’intérêt des petites stations sol optiques est facile à comprendre. Un télescope compact peut sembler plus simple à déployer, plus facile à reproduire et moins coûteux au niveau d’un site individuel.
Mais les communications optiques ne fonctionnent pas au niveau d’un seul passage idéal ou d’une seule station terrestre isolée. Elles fonctionnent sous forme de réseaux.
À l’échelle du réseau, l’ouverture détermine la part effectivement exploitable de chaque passage de satellite, le volume de données pouvant être transféré, la fréquence à laquelle les liaisons doivent être réétablies, ainsi que le nombre de stations sol nécessaires pour atteindre un niveau donné de disponibilité et de débit.
Une ouverture plus petite peut réduire le coût apparent d’un site individuel. Mais si elle raccourcit les fenêtres de communication, limite le fonctionnement à faible élévation, réduit le volume de données récupérées et nécessite davantage d’infrastructures au sol pour compenser, alors le système n’est pas devenu plus simple. La complexité s’est simplement déplacée de la station vers le réseau. Pour les communications optiques opérationnelles, la question n’est pas de savoir jusqu’à quel point une OGS peut être réduite. La question est de savoir quelle quantité de connectivité utile chaque OGS peut fournir de manière fiable.
